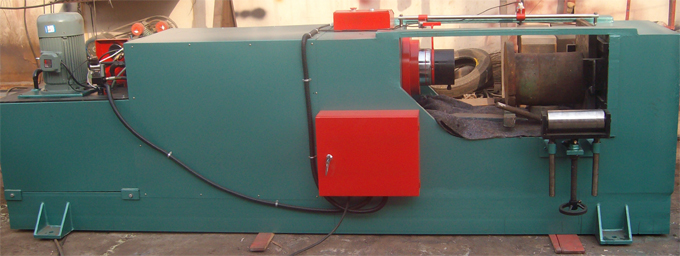

YW卧式液压机

[日期::2014-5-9 9:26:32]    [热度: ]







本机器是为较大型零件的成型、校直而设计制作的专用液压机,机床结构型式为卧式C型机身,有水平方向、垂直方面两个工作台。机床有调整及单次循环定压、定程,行程、压力及保压时间可调。
    卧式电机定子液压机是专门用于将电机定子压入电机外壳的压装设备。本机床采用卧式结构,从而解决了电机定子立式压装稳定性较差的问题。该机床为全数控电器控制,可以精确的控制定子压入电机外壳的距离,从而把夹具的数量降到#低,节约了成本。(可选配PLC控制和光栅保护装置)


型号

单位

10T

16T

25T

40T

63T

100T

160T

200T

250T

315T

 400T

 500T

公称力

KN

100

160

250

400

630

1000

1600

2000

2500

3150

 4000

 5000

液体#大工作压力

MPa

8.1

13

20.3

22.6

24.7

26.3

26

25

26

25

 25

 25

滑块下平面距工作台#大距离

mm

500

500

550

600

630

800

1000

1000

1000

1100

 1200

 1300

滑块#大行程

mm

300

350

350

400

500

500

500

600

600

700

 700

 700

滑块下行速度

mm/s

48

48

48

33

37

40

24

25

23

23

 23

 20

滑块回程速度

mm/s

81

100

100

73

72

93

93

50

55

55

 55

 55

喉深

mm

250

280

300

320

350

350

350

350

360

400

 600

 700

工作台尺寸

垂直

(前后×上下)

mm

550×430

600×500

600×500

700×550

700×650

800×650

800×650

800×660

800×660

1200×750

 1400×1200

 1500×1350

水平

(左右×前后)

mm

500×350

550×350

550×380

600×400

650×550

650×600

700×650

750×700

750×700

800×750

850×800

900×850

电机功率

kw

4

4

4

5.5

7.5

7.5

11

11

15

22

 30

 45

总重量(约)

T

0.65

1.2

1.8

2.5

4.0

4.3

5.8

8.5

12

16.3

 23

 33



注:1、参数仅供参考,具体参数以出厂实样为准,如有变动不另行通知!可根据用户需求订做。

      2、滑块速度根据用户使用工艺及要求选定,如客户无特殊要求,我公司按我方常规配置。
